适用范围:
10kV耐张杆用绝缘子支撑外间隙复合外套金属氧化物避雷器，用于保护10kV及以下架空线路防雷保护，免受大气过电压和操作过电压的损坏。
使用环境:
○ 环境温度-40℃至+40℃
○ 电源频率不高于62Hz，不低于48HZ。
○ 海拔高度不超过3000m。
○ 最大风速不超过35m/s。
○ 地震裂度7度及以下地区
○ 在避雷器安装点电力系统的短时工频电压升高不超过避雷器的额定电压。

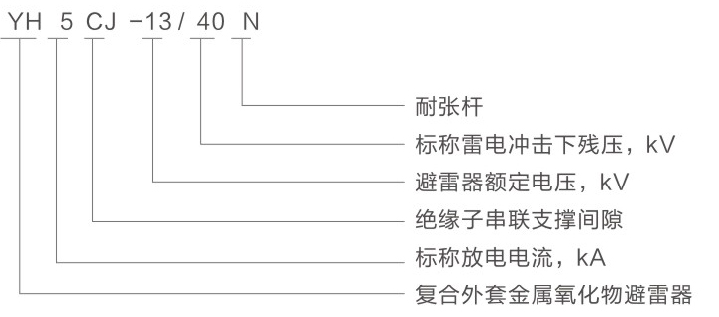

产品型号及含义:
结构及原理:
本产品主要由金属氧化物电阻片、硅橡胶外套和端盖等组成避雷器本体，另外配备不锈钢耐张杆型放电间隙。
当线路受到雷击过电压，避雷器高压端电压升高，雷电流经避雷器内部电阻片释放，而工频续流则被电阻片截断，经过避雷器本体中部不锈钢触头开始对尾部上的触头放电达到“避雷”的目的。当线路出现短时工频过电压(毫秒级)时，即使线路处于弱绝缘，避雷器仍然保证放电，起到保护作用，从而防止因工频续流高温熔断绝缘线路(雷击断线及绝缘子闪络)，保护绝缘线路，避免发生断线、绝缘子闪络而造成大面积停电、电量的损失和引起重大的人身伤害事故及由此引发的巨额经济赔偿。
本产品具有残压低、无工频续流、耐受工频过电压能力强、寿命长及重量轻、安装方便等优点。
安装及准备:
○ 拆封后，应仔细检查CMOA的外观。如有外套破损，谨慎使用。
○ 测量其工频放电电压。在测量避雷器的工频放电电压时应采用能记录或明显看出放电特性的仪器、仪表进行监视 .间隙放电后应在0.5秒内切断电源,间隙击穿后的电流应限制在0.2--0.7A(有效值)之内。
○ 安装方法及运行特点:
○ 利用M16或者M12的螺栓将杆塔横担与避雷器连接连接板固定在一起，再将避雷器安装在连接板的另外一端。
○ 将避雷器顶端电缆与架空导线用线夹链接在一起。
○ 避雷器尾部与相应的接电线链接。
○ 线路正常运行时，线路绝缘子防雷过电压保护器不承受持续工频工作电压的作用，处于“休息”状态不容易老化，限流元件电阻阀片的荷电率可以取得高一些，雷电冲击残压可以随之降低。
○ 限流元件只有在一定幅值的雷电过电压作用下球间隙动作后，限流元件本体才处于工作状态，因此其外绝缘水平(绝缘外套爬电距离)可以低于无间隙避雷器
○ 在正常设计的线路上，有足够的耐受操作过电压的能力，间隙大小可选择避免操作过申压作用的动作，这样可以大大减轻限流元件动作负载试验的压力，不会导致限流元件承受不了而损坏，引起短路接地，导致绝缘电缆断线、绝缘子闪落或击穿。
○ 因球间隙的隔离作用，即使限流元件电阻片劣化，也不至于影响线路的正常运行
运行与维护:
○ 投入运行前作预防性试验，包括:工放试验、泄漏电流试验、绝缘电阻。
○ 预防性试验周期为5年。
○ 运行中适当清扫。
